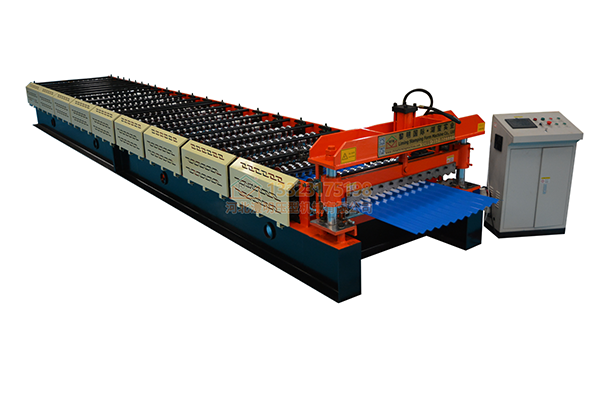

数控圆弧压瓦机

产品名称：数控圆弧压瓦机

产品概述

【数控圆弧压瓦机】一对一于将彩涂钢板、镀锌板、铝板等金属卷板，经多道次连续滚压形成具有恒定圆弧曲率的压瓦型材。该设备采用数控调节系统与可调轧辊机构，操作人员通过触摸屏输入目标圆弧半径数值，系统自动驱动调节机构到位并记忆常用规格，无需更换轧辊即可灵活切换不同弧度，实现精度适宜、效率好的圆弧压瓦生产。

设备组成

液压开卷机，配备涨缩卷筒与碟刹制动系统

伺服送料与细致校平装置

数控可调圆弧成型主机，为核心轧辊组

液压定尺切断机构

弧形成品输出托料架

全PLC电控系统与触摸屏操作台

加工能力

适用材料：彩涂钢板、镀锌板、铝板

适用厚度：0.4至1.0毫米

效果优良板宽：600至1000毫米，可按瓦型定制

成型速度：8至12米每分钟

圆弧半径调节范围：3米至12米

调节精度：半径误差控制在设定值的百分之三以内

核心特点

数控圆弧调节系统

本设备的核心优势在于数控调节机构。操作人员在触摸屏上输入目标圆弧半径数值后，系统通过电机驱动丝杆或偏心轴自动改变轧辊相对位置，到位后自动锁紧并显示当前弧度。所有常用弧度规格可存储为多个地区，切换时一键调用，无需人工反复测量校准。

一机多用，覆盖多种弧型

一台设备可生产拱形屋面瓦、弧形彩钢瓦、圆拱形顶板、弧形墙面板等多种弧度规格的压瓦型材。从3米到12米的弧度范围内自由切换，避免为不同弧度单独购置设备。

成型质量稳定

轧辊经细致铣削、热处理与镜面抛光处理，成型过程中板面受力均匀。数控调节确认左右两侧轧辊同步运动，成品弧度左右对称、平滑过渡，无棱角突变或局部压痕。

定尺细致

采用伺服送料系统配合旋转编码器反馈，切断长度误差控制在正负1.5毫米每10米以内。对于需要带直边段的弧形板，系统可设置弧形起始与结束位置，实现直边与弧形的平滑衔接。

整机刚性好

机架采用加厚钢板焊接并时效处理，轧辊轴采用较高强度合金钢。运行稳定无抖动，确认长尺寸压瓦型材全程弧度一致，满足大跨度拱形屋面的一次性成型要求。

适用压瓦型材样式

拱形屋面瓦：用于体育馆、仓库、展览馆等大跨度拱形屋顶

弧形彩钢瓦：用于艺术建筑弧形外墙及拱顶

圆拱形顶板：用于阳光房、生态餐厅、农业温室弧形顶

弧形墙面板：用于曲面外墙及弧形隔断

弧形波纹瓦：用于各类圆形或弧形屋面覆盖

典型应用行业

拱形钢结构建筑：体育馆、展览馆、仓库、煤棚的拱形屋顶

工业厂房弧形屋面：厂房采光带配套及整体弧形屋面

生态农业建筑：生态餐厅、农业温室、花卉市场拱形顶

商业建筑：圆形商场、艺术馆、展厅弧形外墙及穹顶

临时建筑：应急仓库、临时棚面、可拆装式弧形建筑

市政工程：隧道入口弧形棚、通道弧形雨棚

工作流程

彩涂卷材上料→开卷放料→校平送料→触摸屏输入目标半径→数控调节轧辊自动到位→连续冷弯成型→定尺切断→弧形成品经托料架输出→码垛打包

数控系统功能说明

多个地区存储：可存储数十种不同弧度与长度的工艺参数组合，以编号或名称调用

自动调节：输入半径数值后，系统驱动调节电机自动运行至目标位置并显示当前弧度

手动微调：提供手动调节模式，用于首件试制时的优良补偿

生产计数：自动记录生产数量与累计长度，支持班次统计

故障诊断：系统具备自检功能，出现异常时屏幕显示提示信息

可选配置

送料与校平类

精度适宜伺服送料系统，进一步提高定尺精度

细致多辊校平机，适用于高平整度要求的彩涂板

液压压花或压筋装置，增强板面刚性并减少波浪边

辅助功能类

前置冲孔装置，用于加工搭接固定孔或安装孔

自动涂油或静电覆膜，用于保护彩涂板表面涂层

成品端部弧形托辊或滑槽，可减少弧形成品下料变形

双出料平台，可交替卸料并减少停机等待时间

定制扩展类

大的弧度调节范围，可按需求扩展至2米至15米

更宽板宽规格，可按需求扩展至1200毫米或1500毫米

远程调试与程序升级接口

弧度精度说明

在设备规定调节范围内，数控调节系统可将成品圆弧半径偏差控制在设定值的百分之三以内。实际精度受以下因素影响：彩涂钢板厚度与基材强度，厚料或较高强度钢回弹较大；成型速度，速度过快可能导致弧度偏大；环境温度，低温下彩钢板回弹增加。建议正式生产前进行首件弧度检测，需要时通过手动微调功能进行补偿。

与传统机型对比

传统手动调节圆弧压瓦机在切换弧度时需要人工摇动手轮并对照刻度尺，换型耗时五到好钟，弧度精度依赖操作经验。而本数控圆弧压瓦机通过触摸屏输入半径数值后自动调节到位，换型仅需一到两分钟，弧度精度由系统保护，操作门槛低，同时支持多个地区存储与一键调用，特别适合频繁换型、多弧度规格的大批量生产场景。

服务支持

可按用户常用弧度范围与压瓦板型定制轧辊曲线及数控调节行程

提供设备基础施工指导与现场安装调试

操作人员系统培训，包含数控系统操作、弧度调节标定、轧辊维护及故障排除

长期供应轧辊、切断刀片、隔套等易损件

提供数控系统软件升级与远程技术支持

支持已有手动调节机型的有偿数控化改造，具体视设备结构而定
